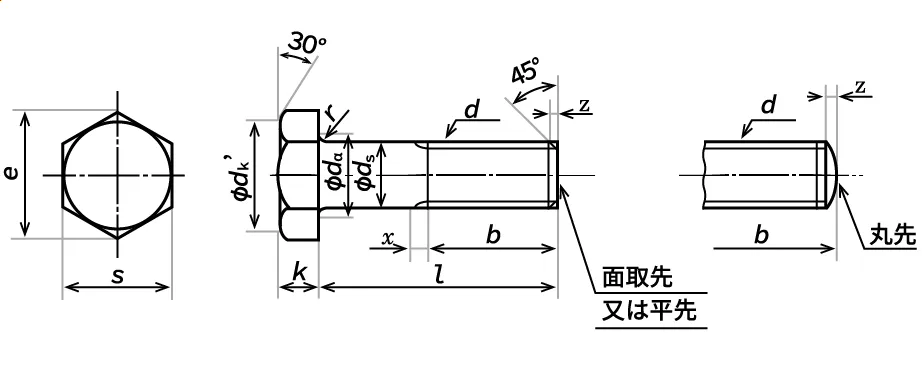

六角ボルト
JIS名称 B1180 附属書JA / 表 JA10 抜粋
| 単位mm | ||||||||
|---|---|---|---|---|---|---|---|---|
| 六角ボルト 中 | ||||||||
|
||||||||
| ねじの呼び d | ds | k | s | e | ||||
| 並目 | 細目 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 約 |
| M6 | ー | 6 | 0 -0.2 |
4 | ±0.25 | 10 | 0 -0.6 |
11.5 |
| (M7) | ー | 7 | 5 | 11 | 0 -0.7 |
12.7 | ||
| M8 | M8×1 | 8 | 5.5 | 13 | 15 | |||
| M10 | M10×1.25 | 10 | 7 | ±0.3 | 17 | 19.6 | ||
| M12 | M12×1.25 | 12 | 0 -0.25 |
8 | 19 | 0 -0.8 |
21.9 | |
| (M14) | (M14×1.5) | 14 | 9 | 22 | 25.4 | |||
| M16 | M16×1.5 | 16 | 10 | 24 | 27.7 | |||
| (M18) | (M18×1.5) | 18 | 12 | ±0.35 | 27 | 31.2 | ||
| M20 | M20×1.5 | 20 | 0 -0.35 |
13 | 30 | 34.6 | ||
| (M22) | (M22×1.5) | 22 | 14 | 32 | 0 -1 |
37 | ||
| M24 | M24×2 | 24 | 15 | 36 | 41.6 | |||
| (M27) | (M27×2) | 27 | 17 | 41 | 47.3 | |||
| M30 | M30×2 | 30 | 19 | ±0.4 | 46 | 53.1 | ||
| (M33) | (M33×2) | 33 | 0 -0.4 |
21 | 50 | 57.7 | ||
| M36 | M36×3 | 36 | 23 | 55 | 0 -1.2 |
63.5 | ||
| (M39) | (M39×3) | 39 | 25 | 60 | 69.3 | |||
| M42 | ー | 42 | 26 | 65 | 75 | |||
| (M45) | ー | 45 | 28 | 70 | 80.8 | |||
| M48 | ー | 48 | 30 | 75 | 86.5 | |||
| (M52) | ー | 52 | 0 -0.45 |
33 | ±0.5 | 80 | 92.4 | |
| M56 | ー | 56 | 35 | 85 | 0 -1.4 |
98.1 | ||
| (M60) | ー | 60 | 38 | 90 | 104 | |||
| M64 | ー | 64 | 40 | 95 | 110 | |||
| 単位mm | ||
|---|---|---|
| lの許容差 | ||
| lの区分 | lの許容差 | |
| 上・中 | ||
| 呼び径 3～24 |
呼び径 27～80 |
|
| 50以下 | ±0.5 | ±0.8 |
| 50を超え120以下 | ±0.7 | ±1.1 |
| 120を超え250以下 | ±0.9 | ±1.4 |
| 250を超えるもの | ±1.2 | ±1.8 |
