三位一体。軽い、強い、ゆるまない。トリボ Produced by LINEX
三位一体。軽い、強い、ゆるまない。トリボ Produced by LINEX

「軽量化」、「高強度」、「ゆるみ防止」。3つの高機能を、1本のボルトに集約しました。トリボ

TRIBOは、複数の特許を組み合わせたオリジナルコンセプトのブランド製品です。特別な頭部形状、特別な材料、特別なねじ山を一体化し、3つの高機能を備え持つ ボルトを開発しました。軽量化を図りながらも高強度をしっかり維持した、ゆるまない究極の多機能ボルトです。TRIBOを使用することにより、設計の自由度が上がることは間違いなく、これまでにない製品開発が実現可能になります。

TRINITY×BOLT=TRIBO

3つの高機能(1) | 軽い

LH-SS
小さな駆動角でボルト頭部を小さく低く、軽量化を実現。
卜ルク伝達性能を追求した結果、特徴的なねじ頭部形状が生まれました。頭の高さは六角頭の60%〜70%、頭径は六角頭の約80%、体積は六角頭の50%程度で、ボルトの軽量化を可能にしました。
  • ・駆動角α°はゼロなのでトルク伝達力が大きい
  • ・締付けソケットの耐久性が高い
  • ・締付けソケットの軽薄短小化ができる
  • ・特異な形状から特殊工具を必要とするため、盗難防止設計となっている

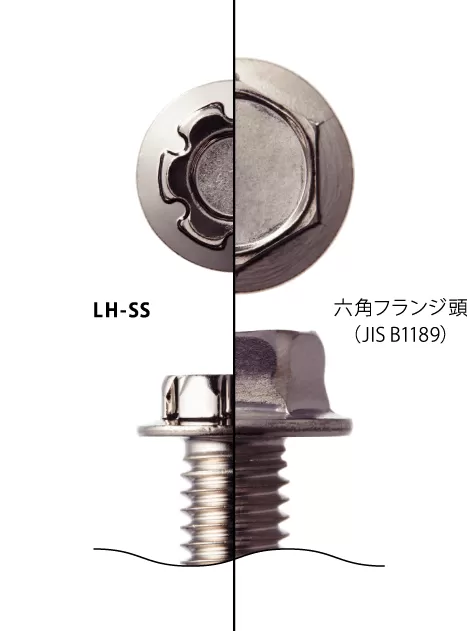

LH-SS | 六角フランジ頭(JIS B1189)

3つの高機能(2) | 強い

KNDS4
高強度化によリ、ボルトの小型化や軽量化を実現。
結晶粒度の微細化、不純物元素の低減、微細炭窒化物の析出により、耐遅れ破壊性の改善が図れ、ボルトの高強度化を可能にしました。
■化学成分の一例(mass%)
鋼種名 適用ボルト強度 C Si Mn P S Ni Cr Mo Ti V
KNDS2 12T 0.35 0.17 0.68 0.005 0.005 - 1.00 0.22 添加 -
KNDS4※ 13T 0.40 0.05 0.50 0.005 0.005 0.50 1.00 1.00 添加 添加
※当社はKNDS4を材質として選定しております。右図は特定条件下で実施された試験に基づく材質としての遅れ破壊特性結果のデータを参考値として引用しています。その特性がそのままTRIBOにおいて実現されるものを示すものではなく、また全ての使用環境下、全ての使用用途において保証されるものではありません。TRIBOをご使用の際は、ご使用検討前にご相談ください。
  • ※ 表は横にスワイプして表示できます。

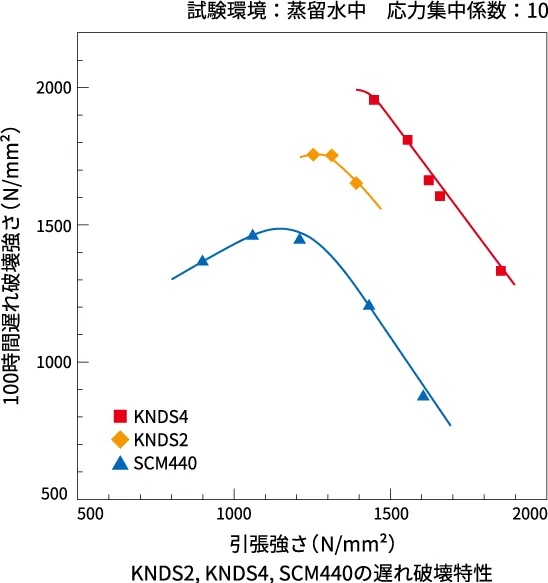

■遅れ破壊特性の試験結果
KNDS2,KNDS4,SCM440の遅れ破壊特性

3つの高機能(3) | ゆるまない

MOTIONTITE(モーションタイト)
ボルト単体で強力なゆるみ防止を実現。

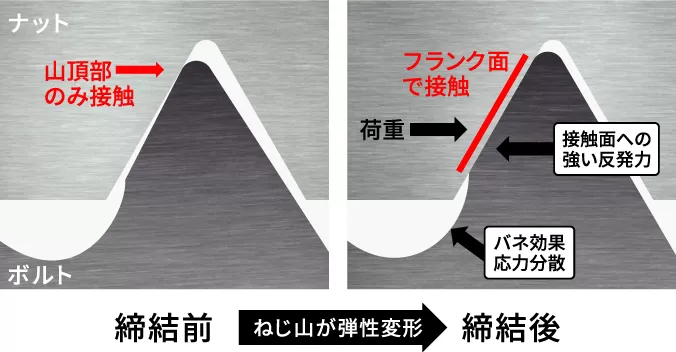

締め付けの際に、傾斜したねじ山がわずかに弾性変形することが特徴です。ねじ山がたわむことによリ、強力なゆるみ防止力、高い疲労強度、安定した軸力を得ることが可能になりました。これにより、作業効率を高め、製品の軽量化を実現します。
  • ・疲労強度1.2倍
  • ・潤滑油なしでも安定した軸力
  • ・衝撃や振動に強いねじ山構造

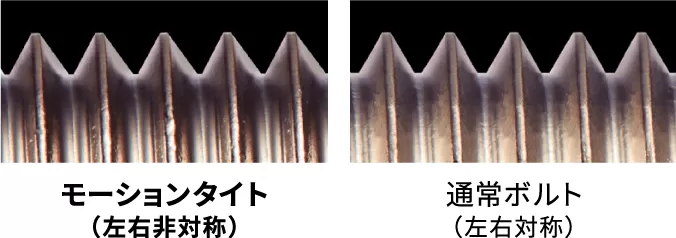

モーションタイト(左右非対称)/通常ボルト(左右対称) ねじ山が弾性変形
TRIBO(トリボ)
